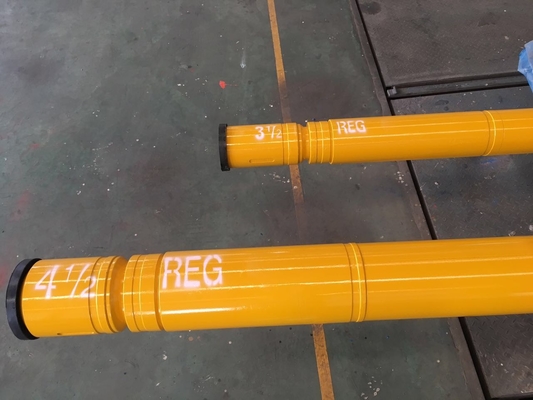

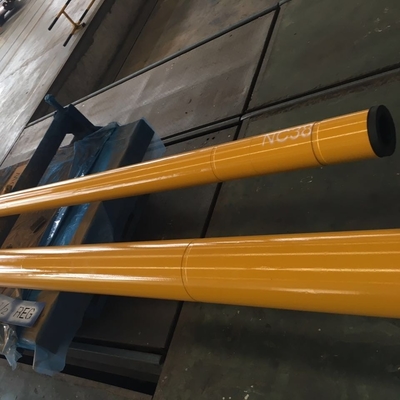

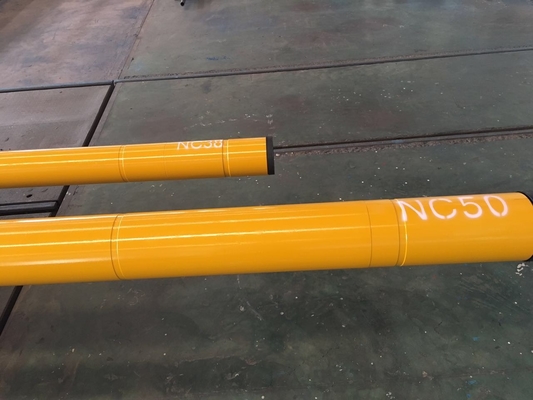

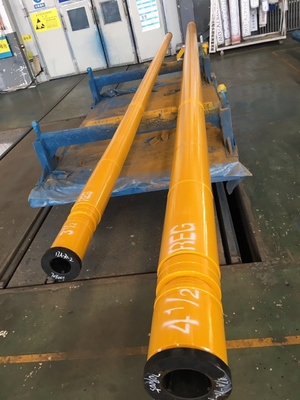

Forage dirigé horizontal 127mm Moteur de boue de fond de 5 étapes avec la courbure de difficulté
Le moteur de Downhole se compose de cinq ensembles de clapet d'incidence, de section de puissance, d'accouplement, d'anti-baisse et de dérivation. Le principe de travail du Moteur de boue de fond est de convertir l'énergie liquide de pression en énergie mécanique par le fluide de forage comme puissance. C'est un outil de perçage volumétrique de puissance de downhole. Pendant des opérations de forage, la boue est pompée par la pompe et les écoulements de boue dans le moteur par le clapet de dérivation, formant une certaine différence de pression entre l'admission et le débouché du moteur, afin de pousser le rotor pour tourner autour de l'axe du redresseur. Les axes de cardan et les arbres d'entraînement transmettent la vitesse et le couple de rotation à la perceuse.
Notre société a amélioré sa technologie manufacturière sur l'unité d'évasion pendant quatre fois avec le processus rigoureux et les structures plus raisonnables, a amélioré ses fonctions et les a facilitées pour utiliser.
Caractéristiques de moteur Huile-scellé de Vers le bas-trou d'axe de transmission
L'environnement de travail du palier de butée et de l'incidence radiale est amélioré, et le temps de travail du moteur de vers le bas-trou pendant un voyage simple est augmenté.
Caractéristiques de moteur résistant à hautes températures de Vers le bas-trou
Le redresseur est équipé du caoutchouc résistant à hautes températures de qualité supérieure, qui permet au moteur de vers le bas-trou d'exécuter stablement pendant longtemps sous le trou où la température atteint même 150°C and180°C.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Modèle | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | dans | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 |
| Nombre de bits | millimètre | |||||
| 外径 | dans | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 |
| OD | millimètre | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| lobe de 马达头数 | 5h06 | 5h06 | 5h06 | 7h08 | 7h08 | |
| étapes de 马达级数 | 3,5 | 4,5 | 5 | 2,2 | 2,9 | |
| 马达压降 | MPA | 3,5 508 | 4,5 653 | 5,0 725 | 2,2 319 | 2,9 |
| Pression | Livre par pouce carré | 421 | ||||
| le 流量范围 débit | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| Gal/mn | 159-238-301 | |||||
| 每转排量 | L/r | 4,0 0,95 | 4,8 0,8 | 4,0 0,95 | 7,6 0,5 | 12,59 |
| Écoulement par révolution | r/gal | 0,3 | ||||
| 钻头转速 | T/MN | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Vitesse mordue | ||||||
| 工作扭矩 | N·m | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Couple | Pi-livres | 3429 | ||||
| 最大扭矩 Max.torque | N·m | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Pi-livres | 5140 | |||||
| 输出功率 | kilowatt | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| De puissance de sortie | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Poids sur le peu | livre | 8800 | ||||
| 最大钻压 Max. Weight sur le peu | KN livre | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| connexion de 连接螺纹 (repérage) | Supérieur (boîte) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Abaissez (boîte) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Emballage : Emballage d'exportation standard pour le Moteur de boue de fond
La livraison : Normalement 10-15 jours après votre paiement par anticipation.
L'industrie de Glorytek (Pékin) Co., Ltd est un fabricant et un fournisseur professionnels de matériel de forage et d'outils de perçage avec plus de 20 ans d'expérience. Nous sommes soutenus et aidés par l'équipe fortement expérimentée et les ingénieurs de R&D qui nous permettent d'accomplir tous les projets assignés avec succès selon les exigences des clients.
Les bons fonctionnements et l'entretien consacré sont la base de garder la fonction d'équipement bien. Avec la référence du manuel d'exploitation et de maîtriser ses principes de travail, elle aidera à soulager l'intensité de travail et à améliorer l'efficacité de production.
Nous suivons strictement ISO9001 : Système 2000 de contrôle de qualité. Pour procéder strictement selon des méthodes de fabrication et réparer pour améliorer les maux sont activement nos valeurs de noyau pour être responsables des produits et respectueuses pendant les vies.
Merci pour votre période de nous rendre visite dessus incités dans la porcelaine, si vous avez tous autre questions et besoin, svp à nous informer avec bonté par enquête en ligne ou à nous contacter par l'information ci-dessous.
