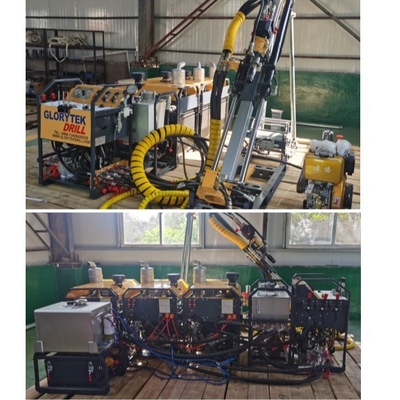

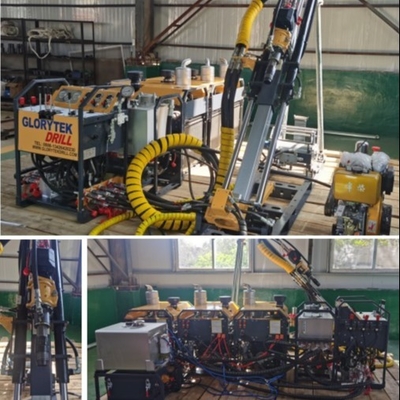

Câble de QG de Bq nq creusant les plates-formes de forage portatives d'exploration pour le perçage de 300m 800m
Description :
Les séries de GL300E/GL500E/GL800E sont les modèles représentatifs des plates-formes de forage portatives de noyau, appropriés à forer les trous peu profonds et milieu-profonds.
Caractéristiques :
1. La plate-forme de forage portative adopte la technologie intégrée de contrôle de système d'alimentation, et réalise le contrôle de tous les moteurs sur la console ;
2. La bride a une fonction de protection de perte de pression, qui est sûre, fiable, et répond rapidement pour empêcher le détachement accidentel.
3. La fonction coulissante réglable unique d'espace de la tête de puissance garde le contact étroit entre la surface de rail de mât et le chariot, élimine la vibration de forage, et assure le coaxiality de forage.
4. Il adopte un moteur portatif avec la réservation de puissance élevée. En optimisant la configuration de système, il peut entièrement améliorer l'adaptabilité au travail de plateau.
5. Mâts combinés, qui peuvent être automatiquement rétractés, rendent compacts en structure, stable et fiable.
6. Le système de traitement portatif de propriété industrielle de boue de plate-forme de forage adopte la pompe de boue à haute pression adaptée aux besoins du client, qui est légère dans le poids, petite dans l'impulsion et facile à utiliser.
7. Processus de fabrication à extrémité élevé d'industrie, excellente qualité.
Paramètre de Tehnical :
| Modèle | GL300E | GL500E | GL800E |
| Profondeur de forage | |||
| B | 320m | 580m | 800m |
| N | 220m | 380m | 600m |
| H | 80m | 180m | 260m |
| Note : La profondeur de forage est basée sur la valeur théorique, et la capacité de forage spécifique de profondeur est déterminée par les conditions de travail réelles et les méthodes de processus | |||
| Système d'alimentation | |||
| Moteur diesel | V2410T X1 | V2410T X2 | V2410T X3 |
| Puissance | 41kw | 82Kw | 123Kw |
| Vitesse tournante | 3000rmp | 3000rpm | 3000rpm |
| Système électrique | 12V | 12V | 12V |
| Circuit hydraulique | |||
| Pompe principale | 17MPa | 21MPa | 21MPa |
| Pompe auxiliaire | 15MPa | 17MPa | 17MPa |
| Refroidissement à l'huile hydraulique | Refroidissement à l'air/refroidissement par l'eau | Refroidissement à l'air/refroidissement par l'eau | Refroidissement à l'air/refroidissement par l'eau |
| Système de alimentation | |||
| Course de alimentation | 1.8m | 1.8m | 1.8m |
| Force de alimentation | 45kN | 55kN | 65kN |
| Force de levage | 90kN | 110kN | 130kN |
| Angle de forage | 45°-90° | 45°-90° | 45°-90° |
| Vitesse de levage | 114m/min | 114m/min | 114m/min |
| Longueur de garniture de forage | 1.5m | 1.5m | 1.5m |
| Tête rotatoire | |||
| Puissance | Moteur hydraulique | Moteur hydraulique | Moteur hydraulique |
| Commande | Commande d'axe | Commande d'axe | Commande d'axe |
| Garniture de forage appropriée (maximum) | 114mm | 114mm | 114mm |
| Max. Rotating Speed | 1200rpm | 1200rpm | 1200rpm |
| Max. Torque | 580Nm | 680Nm | 680Nm |
| Treuil de câble | |||
| Capacité de câble métallique | 500m | 800m | 800m |
| Tension de levage | Tambour de corde vide : 10.4kN | Tambour de corde vide : 11.9kN | Tambour de corde vide : 11.9kN |
| Plein tambour de corde : 4kN | Plein tambour de corde : 5kN | Plein tambour de corde : 5kN | |
| Vitesse de levage | 90m/min | 114m/min | 114m/min |
| Bride de garniture de forage | |||
| Identification maximale | 114mm | 114mm | 114mm |
| Fixage de la capacité | 13000kg | 13000kg | 13000kg |
| Garniture de forage appropriée (O.D) | 54mm-114mm | 54mm-114mm | 54mm-114mm |
| Diamètre de noyau (O.D) | 36mm-85mm | 36mm-85mm | 36mm-85mm |
| Unité de pompe de boue (facultative) | |||
| Pompe de boue | Pompe à haute pression de plongeur | Pompe à haute pression de plongeur | Pompe à haute pression de plongeur |
| Type d'entraînement | Commande indépendante | Commande indépendante | Commande indépendante |
| Écoulement et pression | 100Lpm, 20bar | 120Lpm, 40bar | 120Lpm, 40bar |
| Unité d'approvisionnement en eau (facultative) | |||
| Pompe d'approvisionnement en eau | Pompe à haute pression de plongeur | Pompe à haute pression de plongeur | Pompe à haute pression de plongeur |
| Forme d'entraînement | Moteur diesel (7.3KW) | Moteur diesel (7.3KW) | Moteur diesel (7.3KW) |
| Écoulement et pression | 100Lpm, 70bar | 100Lpm, 70bar | 100Lpm, 70bar |
| Perceuse Rig Weight | |||
| Unité de puissance | 180kg *1 | 180kg *2 | 180kg *3 |
| Unité d'opération | 120kg | 120kg | 120kg |
| Unité de réservoir de stockage de pétrole (chargement complet) | 120kg | 130kg | 130kg |
| Unité de pompe de boue (facultative) | 50kg | 50kg | 50kg |
| Poids fonctionnant (environ) | 1040kg | 1200kg | 1200kg |
| Quantité de Max. Disassemble Part | 10 | 12 | 12 |
Profil d'entreprise
Nous avons sur 20 ans d'expérience en assurant différents types de plates-formes de forage de noyau. Pour des projets avec différentes profondeurs et différents diamètres de trou, nous pouvons fournir un grand choix de plates-formes de forage appropriées de noyau. Nous pouvons fournir le type de dérapage, le type de chenille et le type plates-formes de forage de remorque pour répondre aux différents besoins de différents clients. Accueil à l'enquête.
Garantie après-vente
Garantie d'installation de perceuse de noyau :
(1) au cours de la période de la première année après la livraison, les parties principales de l'installation de perceuse de noyau sont garanties pour être fournies gratuitement une fois que le problème provoqué par la question de qualité.
(2) service au chantier : Si le besoin, notre ingénieur technique peut être expédié au chantier du service technique,
mais les dépenses du billet, logement, régime, frais administratifs seront sur le compte de l'acheteur.
(3) l'aide après-vente opportune sera fournie tout le temps.
