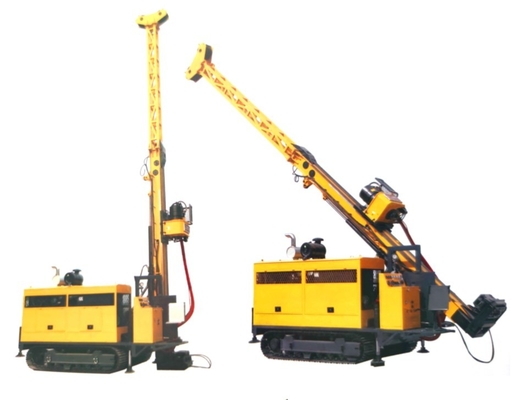

Pleines plates-formes de forage de échantillonnage géotechniques hydrauliques d'exploration d'échantillon de noyau de GLDX-5A (5C)
La nouvelle Full Hydraulic Core installation de perceuse modèle de GLDX-5A (5C) est développée avec la référence de la technique avancée du même équipement aimable ici et ailleurs. L'installation de perceuse a une conception raisonnable et une représentation supérieure. Il est facile d'utiliser et pour l'entretien.
L'installation de perceuse adopte le plein entraînement hydraulique, voyageant avec le pneu-dessin (avec le dispositif de rotation) ou les chenilles lui-même (facultatif).
La tête de perceuse est conduite par le moteur variable avec la fonction des changements de vitesse mécaniques à deux vitesses, changement stepless de vitesse avec une structure avancée et simple.
Le rotateur est alimenté et conduit avec un système reliant le cylindre d'axe et d'huile à la chaîne.
Le système a la fonction, si les tiges de piston du cylindre d'huile déplaçant une certaine distance, le déplacement de tête de perceuse doubleront la distance.
Le mât a pu être ajusté dans la marge du degré de l'angle 0 à 90 à son trou de forage avec un bas centre de la gravité et la bonne stabilité de l'unité globale.
L'installation fournit à l'opérateur un champ de vision gentil et une condition de travail large et confortable.
L'installation regarde assez en structure globale et incarne la conception a pensé à la portée de l'usager.
| Moteur diesel | Modèle | Cummins 6CTA8.3-C195 (turbo et charge refroidis à l'eau) |
| Déplacement | 8.3L (2,19 gallons des USA) | |
| Puissance | 145kW (195HP) | |
| T/MN évalué (prémonter) | 2200rpm | |
| Capacité de forage | Bq | 1500 m (4920 pieds) |
| Nq | 1300 m (4264 pieds) | |
| QG | 1000 m (3280 pieds) | |
| PQ | 680 m (2230 pieds) | |
| Tête de perceuse | Moteur de rotation | Doubles moteurs hydrauliques – variables et réversibles |
| Fabricant : SAUER-DANFOSS | ||
| T/MN | Changement 0-1145 t/mn de Stepless de deux décalages | |
| Rapports | 1er 8.776:1 | |
| 2ème 2.716:1 | ||
| Ouvreur principal | de côté glissement de la manière avec la commande hydraulique | |
| Max. Torque | 4650 N·m (3427 livres-force·pi) | |
| Diamètre de prise | 121 millimètres (4,76 pouces) | |
| Capacité de Max. Lifting d'axe | kN 150 (33720 livres-force) | |
| Max. Feeding Power | kN 75 (16860 livres-force) | |
| Paquet primaire de pompe | Pompe triple volumétrique axiale pour l'entraînement de la rotation principale de perceuse, de la grue principale, de la pompe de boue et de la ligne treuil. | Fabricant : DANFOSS |
| 1ère pompe : 150LPM à 31.5MPa | ||
| 2ème pompe : 120LPM à 28MPa | ||
| 3ème pompe : 120 LPM à 28MPa | ||
| Réservoir hydraulique | Capacité | 420 L (111 gallons des USA) |
| Capacité de grue principale | Levant la vitesse (fil simple) | 44m/min (tambour nu) |
| Levant la force (fil simple) | 77kN (17310 livres-force) | |
| Diamètre de fil d'acier | 18 millimètres (0,71 pouces) | |
| Longueur de fil d'acier | 60 m (196,85 pieds) | |
| Capacité de grue de câble | Levant la vitesse (fil simple) | 100m/min (tambour nu) |
| Levant la force (fil simple) | kN 12 (2698 livres-force) (tambour nu) | |
| Diamètre de fil d'acier | 6 millimètres (0,24 pouces) | |
| Longueur de fil d'acier | 1500 m (4920 pieds) | |
| Mât | Taille de mât | 11,2 m (37,74 pieds) |
| Mât ajustant l'angle | 0°-90° | |
| Angle de forage | 45°-90° | |
| Course de alimentation | 3800 millimètre (150 pouces) | |
| Course de patinage | 1100 millimètres (43,3 pouces) | |
| Traction d'alimentation | 15000kg (33075 livres) | |
| Poussée d'alimentation | 7500kg (16538 livres) | |
| Pompe de boue | Type | Plongeur de Triplex de pompe à mouvement alternatif |
| Modèle | BW250 | |
| Course | 100mm (3,9 pouces) | |
| Volume de sortie | 250 145, 90, 52 24, 14 gallons des USA de l/min (66, 38,/minute) | |
| Pression de décharge | 2,5, 4,5, 6,0, MPA 6,0 (363, 653, 870, 870 livres par pouce carré) | |
| Bride de pied | Fixage de la portée | 55.5-117.5 millimètres (2.18-4.63 pouces) |
| par le trou Ф154mm (6,06 pouces) | ||
| Type en acier de chenille | Poids | 13000 kilogrammes |
| Dimensions (L ×H) de × W | 6250×2240×2750mm ((20.5×7.34×9.02 pi)) | |
| type de Pneu-dessin | Poids | 10000 kilogrammes |
| Dimensions (L ×H) de × W | 6250×2200×2730mm (20.5×7.22×8.96 pi)) |
L'industrie de Glorytek (Pékin) Co., Ltd est un fabricant et un fournisseur professionnels de matériel de forage et d'outils de perçage avec plus de 20 ans d'expérience. Nous sommes soutenus et aidés par l'équipe fortement expérimentée et les ingénieurs de R&D qui nous permettent d'accomplir tous les projets assignés avec succès selon les exigences des clients.
La perceuse de Glorytek est une du membre le plus important de « Sundrill Corporation ». Notre usine couvre une aire de 250 000 mètres carrés, secteur de construction est environ 150 000 mètres carrés, ayant les machines de usinage, la commande numérique par ordinateur traitant le centre, la machine de soudage par friction, l'équipement d'essai etc. plus de 200 ensembles et plus de 600 employés. Nos produits ont été exportés plus de 60 pays autour du monde.
Q : Comment pouvons-nous choisir une installation de perceuse appropriée de puits d'eau ?
: Nous recommandons normalement un modèle approprié selon la profondeur, le diamètre de trou de perçage et la condition de forage de couche sur le site.
Q : Est-vous une usine ou une société commerciale ?
: Nous sommes une société intégrée spécialisée dans la fabrication et exportation.
Q : Quelles sont vos conditions de paiement ?
: Nous pouvons accepter T/T, L/C.
Q :. Quel est votre MOQ ? De quelle longueur est-il le délai de livraison ?
: Notre MOQ est les ensembles 1. Normalement pour l'installation de perceuse, le délai de livraison est environ 25-30 jours après réception du paiement, les outils de forage serait environ 15 jours.
Q :. De quelle longueur est-elle la garantie ?
: La période de garantie pour l'unité centrale est d'un an (à l'exclusion des pièces rapides d'usage).
Q : Pouvons-nous imprimer mon logo sur les produits ?
: Oui, nous pouvons. Nous soutenons l'OEM.
