Forage de noyau XY-3
Une brève introduction
La plateforme de forage de la série XY-3 est une plateforme de forage de type fuseau à trou de profondeur moyenne et peu profonde.La machine est principalement utilisée pour le forage de diamants et capable de répondre aux besoins de diverses demandes de technologie de forageIl adopte un moteur électrique ou un moteur diesel comme unité de puissance.
Caractéristique:
A. La plateforme de forage est équipée de la transmission MW525 pour camions lourds, dotée de 10 vitesses avant et de 2 vitesses arrière.répondre aux exigences diverses des différentes techniques de forage.
B. La broche de la plateforme a un diamètre intérieur généreux de 96 mm, entraînée par un système mécanique robuste qui fournit un couple important.Le treuil est capable de soulever une charge maximale de 3000 kg avec une seule ligne, assurant des opérations de levage efficaces et fiables.
C. Les poignées d'opération sont soigneusement disposées et fixées ensemble dans une disposition bien conçue, ce qui améliore la commodité des opérateurs pendant le fonctionnement de la machine.Cette disposition ergonomique assure la facilité d'utilisation et améliore l'efficacité globale.
D. La broche et le treuil peuvent être utilisés indépendamment, ce qui offre une flexibilité et une polyvalence dans les opérations de forage.optimisation des performances et de l'adaptabilité aux différentes conditions de forage.
E. Le forage à broche a un diamètre intérieur spacieux, ce qui permet l'utilisation de grandes tiges hexagonales.Cette conception permet un forage efficace et facilite l'interchangeabilité des équipements de forage, améliorant la productivité et la polyvalence sur le chantier.
Utilisation:
En outre, la recherche et l'exploration géologiques générales, l'exploration de terrains routiers et de bâtiments de grande hauteur, les types de trous d'exploration dans les structures en béton, les digues fluviales,Perçage de trous de coulée sous-grade et coulée directe, puits civils et puits de climatisation centrale, forage de fond à faible profondeur et à moyenne profondeur.
Date technique
| Paramètre technique | |
| Paramètre technique XY-3 | |
| Profondeur de forage | 100,250, 300, 600m |
| Diamètre du trou d'extrémité correspondant | 300,200, 150, 75 mm |
| Max, ouvre le trou. | 300 mm |
| Fin du trou. | 75 mm |
| Diamètre de la tige de forage | 60 mm |
| Angle de forage | 90° à 65° |
| Dimension de la machine | Pour les véhicules à moteur à combustion |
| Poids de forage (avec puissance) | 1 800 kg |
| 立轴 Fuseau | |
| Vitesse du fuseau | Avance à basse vitesse 30,53,88,145,222 r/min |
| Avance à grande vitesse 143.250,414,684,1050 r/min | |
| À l'arrière 29, 137 r/min | |
| Traction de la broche | 600 mm |
| Diamètre intérieur de la broche | 96 mm |
| Capacité de levage | 6 000 kg |
| 卷扬机 Le treuil | |
| Max.Capacité de levage par ligne unique | 3 000 kg |
| Max.Vite de levage en ligne unique | 00,5-1,9 m/s |
| Calibre de câble | 12.5 mm |
| Capacité des rouleaux | 50m |
| Diamètre du rouleau | 300 mm |
| Largeur de la ceinture de protection | 90 mm |
| Pompes à huile d'engrenage | |
| Pompe à huile à engrenages duplex | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
| Déplacement avant, pression | 63 L/min 20 Mpa |
| Derrière déplacement, pression | 25 L/min 20 Mpa |
| 动力 Unité de puissance | |
| Moteur diesel YN27 | 42 kW |
| Vitesse nominale | 2400 r/min |

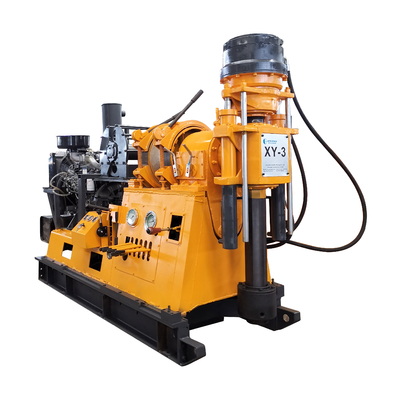

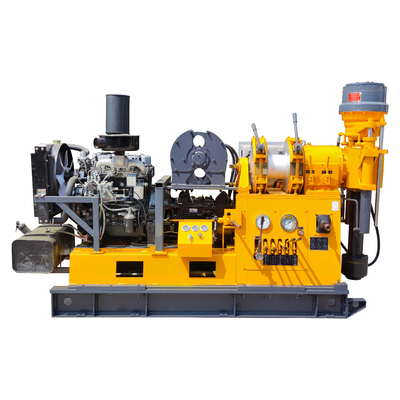

Image du produit
