Pour les appareils de forage HDD-45/96
Définition
HDD-45/96 Forage directionnel horizontal est un tout-en-un conception entièrement auto-chargement, avec boucle ouverte et le mode de commande hydraulique forage. Le système hydraulique, le système de transmission, le réducteur, le système de commande électrique et les autres composants principaux sont tous Des produits de marque chinoise bien connue, qui est de haute fiabilité.
Date technique
1. Chassis
Le HDD-45/96 adopte un châssis auto-propulsé en acier, qui a une forte adaptabilité au site et une grande fiabilité; Il est équipé d'un réducteur de marche de marque célèbre en Chine,performances stables et qualité fiable.
| La distance entre les roues de la piste: |
1850 mm |
| Largeur de voie extérieure: |
Pour les véhicules à moteur |
| Largeur de voie: |
450 mm |
| Étalon: |
1 400 mm |
| Réducteur de marche: |
TBM22 |
| Gradabilité: |
30% |
| Vitesse de marche: |
1.5 km/h |
| Poids: |
16 tonnes |
2Système de moteur diesel
Utilisez un moteur diesel turbocompressé Cummins avec une puissance et des émissions élevées qui répondent à la troisième étape de la Chine.
| Modèle de moteur |
Pour l'utilisation des appareils électroménagers |
| Puissance nominale |
Leur puissance est de 194 kW |
| Maximum de couple |
1135 N·m / ((1 350 r/min) |
| Vitesse nominale |
2200 tours/min |
| Normes d'émission |
Chine Phase III |
| Volume du réservoir de carburant |
350 litres |
3Système hydraulique
La rotation et la traction utilisent un système hydraulique ouvert.
| Système de rotation de la tête de puissance |
| Pompes rotatives: |
90R100 ((Sauer) |
| Précipitation: |
350 bar |
| moteur: |
MHP20 ((Poclain) |
| Système de poussée-tirée de la tête d'entraînement |
| Pompes à traction |
Le système de détection de la pollution atmosphérique doit être utilisé pour la détection de la pollution. |
| Pression |
350 bar |
| Moteur: |
A6V107*4 ((High-Tech) |
| Volume du réservoir d'huile hydraulique: |
400 litres |
| Huile hydraulique: |
HD46 (-15°C à 40°C) |
4Système électrique
Voltage:C24V
Le dispositif doit être équipé d'un dispositif d'alimentation en eau propre et d'un dispositif d'alimentation en eau propre.
Le poignée pivotante: 2SK6T1/98-3X01ZF1F2Z4
Commutateur de déplacement: Non
5. Cadre de forage
Les cylindres de support avant et arrière sont utilisés pour le luffing simultané, l'opération de réglage d'angle est simple et la portée est grande.
Angle d'ajustement du cadre de forage: 0°24°
6- La tête de puissance.
La plateforme de forage complète l'action de poussée et de traction à travers le rack et le pignon; La flotte de broche peut protéger efficacement le fil du tuyau de forage; Le moteur variable peut réaliser une poussée et une traction à grande vitesse.
Force de traction maximale: 960 kN
Vitesse maximale de poussée-tirée 32 m/min
Le couple de rotation maximal est de 25000 N·m
Vitesse de rotation maximale 110/55 r/min
Traction maximale de la tête de puissance: 3800 mm
Réducteur rotatif:N/A
Réducteur de poussée-tire: fabriqué en Chine
7- Une pince.
La plateforme de forage est équipée d'une pince et d'une boucle rotatives autocentrées, qui peuvent serrer fermement le tuyau de forage, et il est facile d'entretenir et de remplacer les mâchoires.
Le couple de la chaîne est de 45000 N·m
L'angle de rotation de la chaîne est de 20°.
8- Dans la cabine.
La plateforme de forage dispose d'une cabine antibruit tournante, d'un siège réglable, équipée d'un système de climatisation de chauffage et de refroidissement, ce qui améliore considérablement le confort de fonctionnement de la plateforme de forage.
L'éclairage intérieur, les essuie-glaces, les sièges en cuir haut de gamme et d'autres configurations conviennent au fonctionnement.
Largeur de la cabine 950 mm
Longueur de la cabine 1200 mm
9.Pipes de forage, outils de forage (facultatif)
Le forage peut fonctionner avec un forage à l'huile standard ou un forage à haute vitesse.Le fil de forage:API NC31.
Le récipient de retour: le récipient de retour à flèche, le récipient de retour à tambour et le récipient de type plaque sont tous disponibles.
Remarques: la force de poussée-tire maximale et le couple maximal que peut supporter le tuyau de forage ne peuvent pas atteindre le maximum en même temps.Veuillez respecter la limite de couple de connexion maximale en utilisant le tuyau de forage
Principaux paramètres techniques
| Nom de l'article |
Paramètre |
| |
Produits de fabrication |
Je suis désolée. |
| |
Modèle |
Pour l'utilisation des appareils électroménagers |
| Moteur |
Puissance nominale |
Leur puissance est de 194 kW |
| |
Force de traction/poussée maximale |
960KN |
| Traction par poussée |
Vitesse maximale de traction/poussée |
32 m/min |
| |
Le couple |
25000 N.m. |
| La rotation |
Vitesse maximale de la broche |
110 r/min |
| Pièces |
Diamètre × longueur |
φ 89*3000 |
| Angle d'inclinaison maximal |
24 |
| Crane de chargement |
Poids de levage |
N/A |
| Conduite de véhicule |
Le style |
Autopropulseurs à rampe en acier |
| Vitesse de déplacement |
1.5 km/h |
| Le poids |
12 tonnes |
| Dimension |
Je suis désolé. |
7.5 fois 2,3 fois 2.6 |
| Pompes rotatives |
90R100 ((Sauer) |
| Pompes de poussée |
Le système de détection de la pollution atmosphérique doit être utilisé pour la détection de la pollution. |
| Moteur rotatif |
MHP20 ((Poclain) |
| Réducteur rotatif |
N/A |
| Moteur de poussée |
A6V107*4 ((High-Tech) |
| Réducteur de pression |
L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Valve principale |
Le titre "Hengli" est supprimé. |
| La poignée |
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
| La poignée |
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. |
| Réducteur de vitesse de marche |
JT08VK |
| autres appareils de traitement des eaux usées |
/ |
| Crane à camions |
2.3t |
| Tubes hydrauliques |
Manouli |

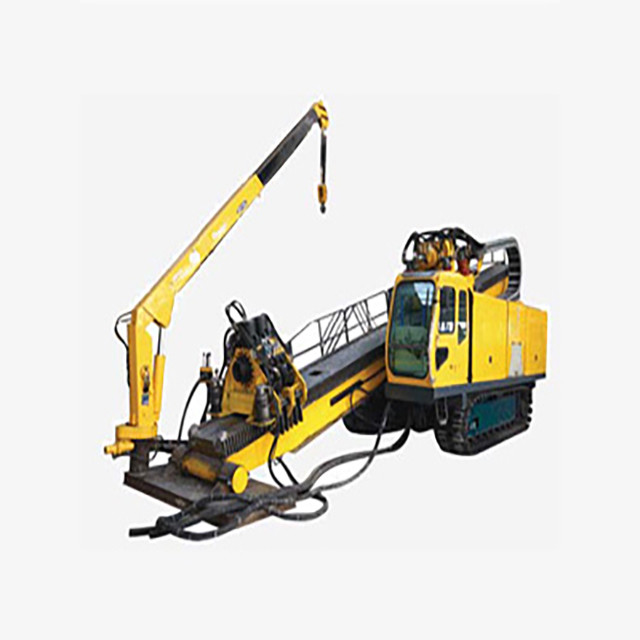

Image du produit
