HDD-25 Forage à direction horizontale
Définition
La plateforme de forage directionnelle horizontale HDD25 est une conception entièrement auto-chargée en une seule pièce, adopte une boucle ouverte, un mode de commande hydraulique, un système hydraulique, un système de transmission, un réducteur,système de commande électrique, etc. sont sélectionnés parmi des produits de marques nationales bien connues avec une grande fiabilité.
Date technique
1. Chassis
HDD25 adopte un châssis auto-propulsé en acier, qui a une forte adaptabilité au site et une grande fiabilité.qui a des performances stables et une qualité fiable.
| L'empattement de la voie |
1710 mm |
| Largeur extérieure de la rampe |
2060 mm |
| Largeur de voie |
350 mm |
| Épaisseur |
1360 mm |
| Réducteur de marche |
IKY2.52.5A-2900 |
| Gradibilité |
30% |
| Vitesse de marche |
1.5 km/h |
| Le poids |
10 tonnes |
2Système du moteur
Le moteur turbocompressé Cummins est sélectionné, qui a une puissance élevée et les émissions répondent à la troisième étape du pays.
| Modèle de moteur |
Pour l'utilisation des appareils de traitement des eaux usées |
| Puissance nominale |
132 kW |
| Le couple maximal |
Pour les véhicules à moteur électrique à combustion |
| Vitesse nominale |
2200 tours/min |
| Répondre aux normes d'émission |
Chine Phase III |
| Volume du réservoir de carburant |
355L |
3Système hydraulique
La rotation et la traction utilisent un système hydraulique ouvert.
| Système de rotation de la tête de puissance |
Pompes rotatives |
Le numéro de série: |
| Pression |
200 bar |
| Moteur |
Éton 6K-490*2 |
| Système de poussée-tirée de la tête d'entraînement |
Pompes à traction |
Le numéro de série: |
| Pression |
200 bar |
| Moteur |
Le montant de la subvention est calculé en fonction de l'évolution de l'activité. |
| Volume du réservoir d'huile hydraulique |
450 litres |
| Huile hydraulique |
HD46 (-15°C à 40°C) |
4Système électrique
| Voltage du système |
DC24V |
| Manche rotative poussée-tirée |
Le système de détection de l'urine doit être conforme à l'annexe II. |
| Poignée rotative |
Le numéro d'immatriculation du véhicule |
| Commutateur de déplacement |
Aucune |
5Le boom du mât.
En adoptant le cylindre de support arrière pour changer l'amplitude, l'opération de réglage d'angle est simple et la portée est grande.
| Angle de réglage du cadre de forage |
2 à 24° |
6La tête de puissance.
La plateforme de forage complète l'action de poussée-tirée à travers le support et le pignon; le flottement de la boîte de tête de puissance peut protéger efficacement le fil du tuyau de forage;Le moteur fixe réalise la poussée et le recul à grande vitesse.
| Force de traction maximale |
275 kN |
| Vitesse maximale de poussée-tirée |
35 m/min |
| Le couple de rotation maximal |
8 000 N·m |
| Vitesse de rotation maximale |
Le nombre de cycles est le suivant: |
| Courbe maximale de la tête de puissance |
Pour les véhicules à moteur |
| Réducteur rotatif |
N/A |
| Réducteur de traction-poussée |
Marque chinoise |
7- Une pince
La plateforme de forage est équipée d'un dispositif de serrage et de débranchement rotatif autocentré, qui peut serrer fermement la tige de forage; la vision est bonne,et il est également pratique pour l'entretien et le remplacement des mâchoires.
| Le couple de la boucle |
20000 N·m |
| Angle de rotation de la chaîne |
20° |
8Un taxi.
La cabine à roulement à l'abri du bruit, avec sièges réglables, équipée d'un système de chauffage et de refroidissement de l'air conditionné, qui améliore considérablement le confort de fonctionnement de la plateforme de forage.essuie-glaces, des sièges en cuir haut de gamme et d'autres configurations sont adaptés au fonctionnement.
| Largeur de la cabine |
950 mm |
| Longueur de la cabine |
Pour les véhicules à moteur |
9Pièces de forage, outils de forage (facultatif)
On peut choisir le tuyau de forage à huile standard ou le tuyau de forage à double sommet spécial sans excavation; le remorqueur arrière peut être un remorqueur à coupe-mouche, un remorqueur à baril et un remorqueur flotté.La taille des joints aux deux extrémités du tuyau de forage est API NC23.
Remarque: la force de poussée-tire maximale et le couple maximal que peut supporter le tuyau de forage ne peuvent pas atteindre le maximum en même temps.Veuillez respecter la limite de couple de connexion maximale pendant l'utilisation du tuyau de forage.
Principaux paramètres techniques:
| Nom de l'article |
Paramètre |
| Moteur |
Produits de fabrication |
Je suis désolée. |
| Modèle |
Pour l'utilisation des appareils de traitement des eaux usées |
| Puissance nominale |
132 kW |
| Traction par poussée |
Force de traction/poussée maximale |
270KN |
| Vitesse maximale de traction/poussée |
35 m/min |
| La rotation |
Le couple |
8 000 N.m. |
| Vitesse maximale de la broche |
135 r/min |
| Pièces |
Diamètre × longueur |
φ 73*3000 |
| Angle d'inclinaison maximal |
24 |
| Crane de chargement |
Poids de levage |
N/A |
| Conduite de véhicule |
Le style |
Autopropulseurs à rampe en acier |
| Vitesse de déplacement |
1.5 km/h |
| Le poids |
10 tonnes |
| Dimension |
Je suis désolé. |
6.0*2,06*2,3m |
Configuration principale
| Pompes rotatives |
CBGj80 ((Domestique) |
| Pompes de poussée |
CBGj80 ((Domestique) |
| Moteur rotatif |
6K490 ((Eton) |
| Réducteur rotatif |
Aucune |
| Moteur de poussée |
XM05 200 |
| Réducteur de pression |
G11.09HH-SRI Les États membres doivent respecter les dispositions suivantes: |
| Valve principale |
Le nombre d'équipements utilisés doit être déterminé en fonction de l'échantillon. |
| Le nombre d'équipements utilisés doit être déterminé en fonction de l'échantillon. |
| Poignée pivotante |
Le numéro d'immatriculation du véhicule |
| Poussez et tirez la poignée |
Le système de détection de l'urine doit être conforme à l'annexe II. |
| Réducteur de vitesse de marche |
IKY2.52.5A-2900 |
| autres appareils de traitement des eaux usées |
/ |
| Crane à camions |
/ |
| Tubes hydrauliques |
/ |

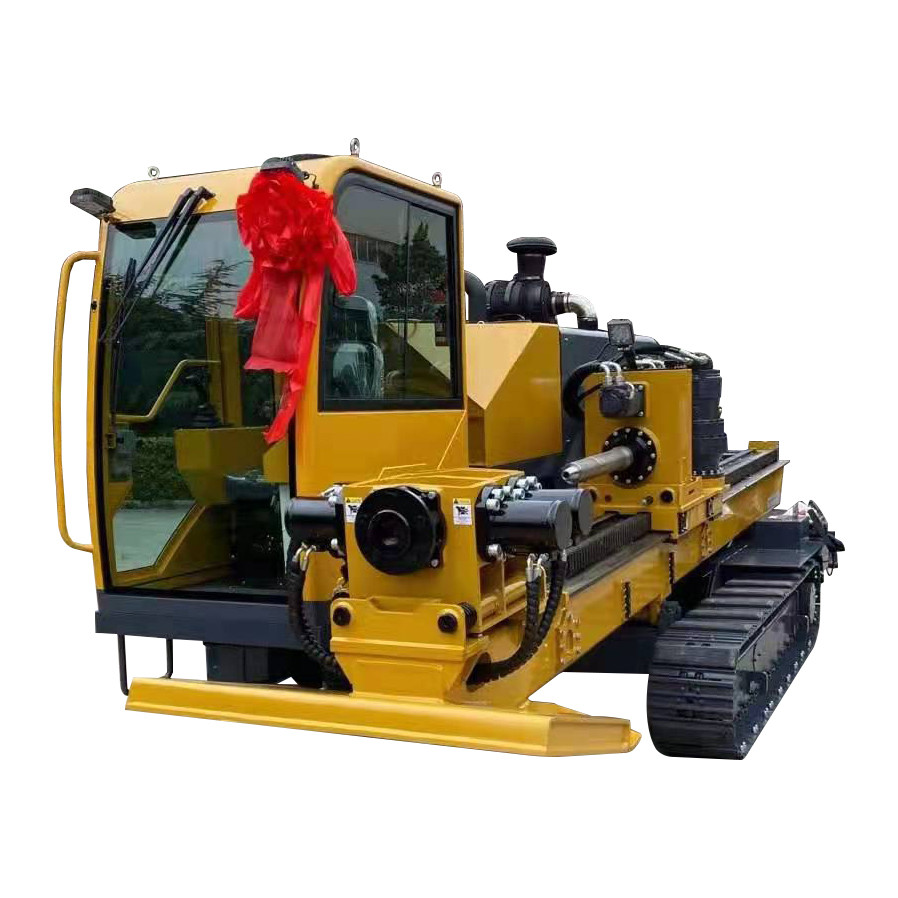

Image du produit
