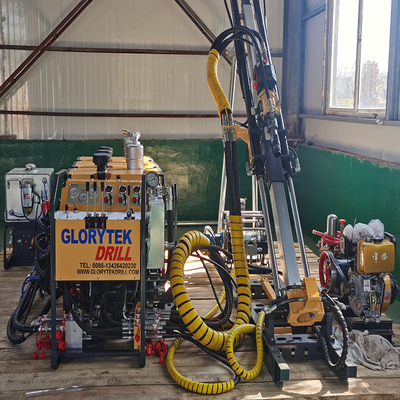

Forage de noyau portable
|
Modèle
|
Pour les appareils électroniques
|
Pour les appareils électroniques
|
Pour les appareils électroniques
|
|
Profondeur de forage
|
|||
|
B. Pour
|
320m
|
580m
|
800m
|
|
N
|
220m
|
380m
|
600m
|
|
H est
|
80m
|
180m
|
260m
|
|
Note: La profondeur de forage est basée sur la valeur théorique et la capacité de profondeur de forage spécifique est déterminée par les conditions de travail et les méthodes de procédé réelles.
|
|||
|
Système de puissance
|
|||
|
Moteur diesel
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
Le pouvoir
|
41 kW
|
82 kW
|
123 kW
|
|
Vitesse de rotation
|
3000 tours par minute
|
Pour les véhicules à moteur:
|
Pour les véhicules à moteur:
|
|
Système électrique
|
12 V
|
12 V
|
12 V
|
|
Système hydraulique
|
|||
|
Pompes principales
|
17 MPa
|
21 MPa
|
21 MPa
|
|
Pompes auxiliaires
|
15 MPa
|
17 MPa
|
17 MPa
|
|
Refroidissement par huile hydraulique
|
Refroidissement par air/refroidissement par eau
|
Refroidissement par air/refroidissement par eau
|
Refroidissement par air/refroidissement par eau
|
|
Système d'aliments
|
|||
|
Accident vasculaire cérébral
|
1.8m
|
1.8m
|
1.8m
|
|
Force d'alimentation
|
45 kN
|
55 kN
|
65 kN
|
|
Force de levage
|
90 kN
|
110 kN
|
130 kN
|
|
Angle de forage
|
45° à 90°
|
45° à 90°
|
45° à 90°
|
|
Vitesse de levage
|
114 m/min
|
114 m/min
|
114 m/min
|
|
Longueur du tuyau de forage
|
1.5m
|
1.5m
|
1.5m
|
|
Tête rotative
|
|||
|
Le pouvoir
|
Moteur hydraulique
|
Moteur hydraulique
|
Moteur hydraulique
|
|
Conduire
|
Le moteur à broche
|
Le moteur à broche
|
Le moteur à broche
|
|
Pipe de forage adaptée (max)
|
114 mm
|
114 mm
|
114 mm
|
|
Max. Vitesse de rotation
|
Des rouleaux de commande
|
Des rouleaux de commande
|
Des rouleaux de commande
|
|
Max. couple
|
580 Nm
|
680Nm
|
680Nm
|
|
Le treuil à câble
|
|||
|
Capacité des câbles
|
500m
|
800m
|
800m
|
|
Comment soulager la tension
|
Le tambour à corde vide: 10,4 kN
|
Tambour à corde vide: 11,9 kN
|
Tambour à corde vide: 11,9 kN
|
|
Le tambour à corde pleine: 4kN
|
Tambour à corde pleine: 5kN
|
Tambour à corde pleine: 5kN
|
|
|
Vitesse de levage
|
90 m/min
|
114 m/min
|
114 m/min
|
|
Clampe de forage
|
|||
|
Max. Identifiant
|
114 mm
|
114 mm
|
114 mm
|
|
Capacité de serrage
|
13000 kg
|
13000 kg
|
13000 kg
|
|
Pipe de forage appropriée (O.D.)
|
54 mm à 114 mm
|
54 mm à 114 mm
|
54 mm à 114 mm
|
|
Démétrage du noyau (O.D.)
|
36 mm à 85 mm
|
36 mm à 85 mm
|
36 mm à 85 mm
|
|
Unité de pompage de boue ((facultatif)
|
|||
|
Pompes à boue
|
Pompes à haute pression au plongeur
|
Pompes à haute pression au plongeur
|
Pompes à haute pression au plongeur
|
|
Type de lecteur
|
Propulsion indépendante
|
Propulsion indépendante
|
Propulsion indépendante
|
|
Flux et pression
|
100 litres par minute, 20 bar
|
120 Lpm, 40 bar
|
120 Lpm, 40 bar
|
|
Unité d'approvisionnement en eau (facultatif)
|
|||
|
Pompes d'alimentation en eau
|
Pompes à haute pression au plongeur
|
Pompes à haute pression au plongeur
|
Pompes à haute pression au plongeur
|
|
Formulaire de conduite
|
Moteur diesel (7,3 kW)
|
Moteur diesel (7,3 kW)
|
Moteur diesel (7,3 kW)
|
|
Flux et pression
|
100 litres par minute, 70 bar
|
100 litres par minute, 70 bar
|
100 litres par minute, 70 bar
|
|
Poids de la perceuse
|
|||
|
Unité de puissance
|
180 kg *1
|
180 kg *2
|
180 kg *3
|
|
Unité d'opération
|
120 kg ou plus
|
120 kg ou plus
|
120 kg ou plus
|
|
Unité réservoir d'huile ((Toute la charge)
|
120 kg ou plus
|
130 kg
|
130 kg
|
|
Unité de pompage de boue ((facultatif)
|
50 kg ou plus
|
50 kg ou plus
|
50 kg ou plus
|
|
Poids de travail (environ)
|
1040 kg
|
1200 kg
|
1200 kg
|
|
Max. Démontage de la partie QTY
|
10
|
12
|
12
|
