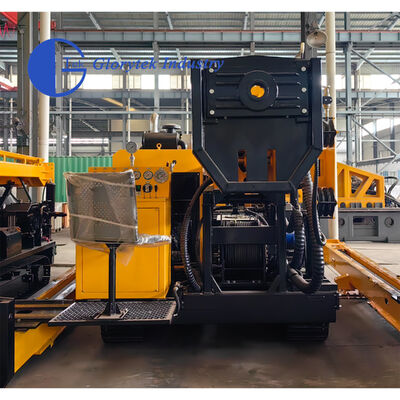

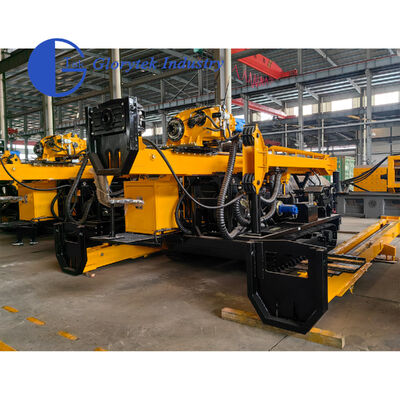

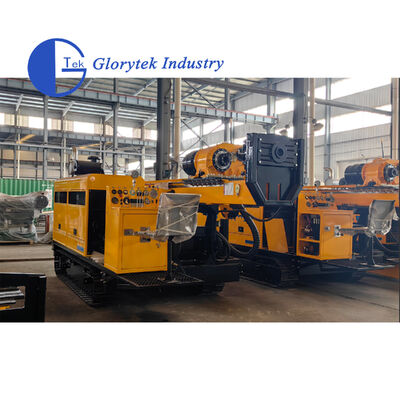

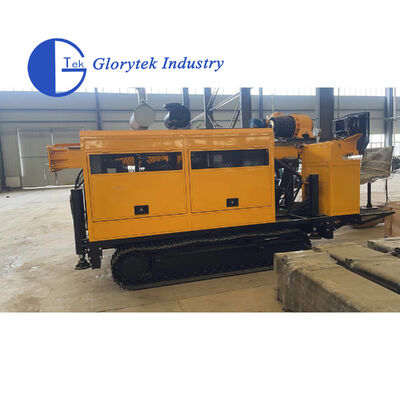

GLDX-4 châssis à rampe hydraulique complète pour forage d'exploration hydraulique pour mines de charbon

Définition

Vue d'ensemble

Les principales plateformes de forage de base dans les pays développés sont de type entièrement hydraulique, qui adoptent la méthode Cette technologie de forage est également la principale technologie en développement. Dans le cadre de l'initiative, la Commission a mis en place une série de mesures visant à améliorer les performances de l'industrie.RnLe taux de chômage Dans le cadre de cette tendance, notre usine a développé la plateforme de forage de base entièrement hydraulique GLDX-4. Les forages peuvent remplacer les produits importés et être appliqués dans les domaines de la géologie, de la métallurgie, l'exploration des mines de charbon, du pétrole, du gaz naturel et des eaux souterraines.

Principales caractéristiques techniques

1- La plateforme adopte un châssis à roues.
2.La tête de forage adopte une structure de type chuck.La rotation de la tête de forage a quatre La pression hydraulique peut être réglée avec un changement de vitesse sans pas. La tête de forage est entraînée directement par le cylindre et réglée avec mécanisme de traduction latérale.
3Le mât est pliable, pratique pour le transport et de stockage, avec fonction de contact coulissant.
4Le système hydraulique adopte un contrôle sensible à la charge et la rotation de la broche est entraînée par un moteur simple à circuit fermé, à haut rendement de fonctionnement.
5Le mât est équipé d'un guide de centralisation dans sa partie supérieure et une pince hydraulique est adoptée à la position au-dessus du trou de forage.
6.Equipé d'une plateforme de travail à orifice et de deux couches plateforme de travail



Les spécifications:

Les chiffres figurant dans ces tableaux ont été calculés sur la base d'expériences de terrain et peuvent raisonnablement être attendus.
La capacité réelle de forage dépendra des outils et des conditions de forage, des techniques de forage et des équipements utilisés.

	Modèle	DX-4 plein hydraulique
Moteur diesel	Modèle	composé de fibres métalliques
	Le pouvoir	132 kW
	Vitesse	Pour les véhicules à moteur:
Capacité de forage	BQ	1 000 m
	NQ	700m
	Le siège	500m
Capacité du rotateur	RPM	Quatre équipes/pas de marche variable0-1100 tr/min
	Max.Torque	4200 N·m
	Maintenez le diamètre	Φ98 mm
	Max.Capacité de levage de la broche	150 kN
	Max.Pouvoir d'alimentation	60 kN
Capacité du chariot élévateur principal	Force de levage ((fil à un seul bout)	57kN
	Diamètre du fil d'acier	12 mm
	Longueur du fil d'acier	50m
Capacité de levage du fil d'acier	Force de levage ((fil à un seul bout)	12kN (tambour nu)
	Diamètre du fil d'acier	6 mm
	Longueur du fil d'acier	1 000 m
Mât	Hauteur du mât	11m
	Angle de réglage du mât	0° à 90°
	Angle de forage	45° à 90°
	Accident vasculaire cérébral	Pour les véhicules à moteur
	Traitement par glissement	600 mm
Autres	Le poids	9300 kg
	Dimensions ((L*W*H)	Équipement principal 5100*2200*2890 mm
	Mode de transport	Des insectes
Pompes à boue	Modèle	BW-150
Humidité des pieds	Portée de la serrure	55.5-110 mm ((taille standard du trou Φ154 mm)
