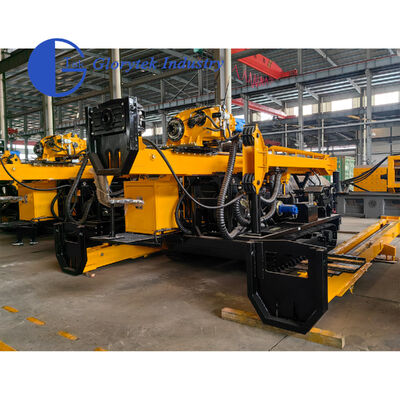

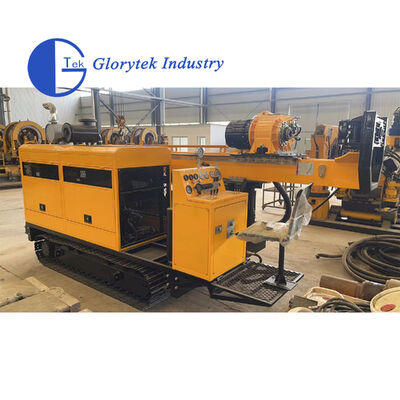

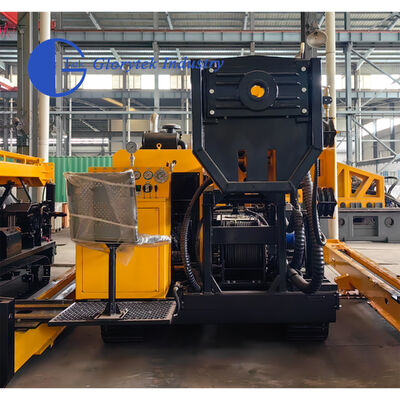

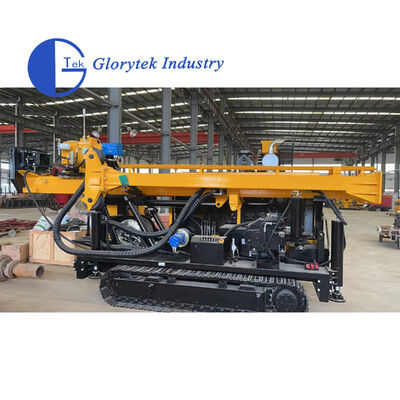

Châssis de chenille GLDX-4 entièrement hydraulique carottage/plate-forme de forage pour la métallurgie

Description

Aperçu général

Les principales plates-formes de carottage dans les pays développés sont de type entièrement hydraulique, qui adoptent le technologie de tréfilage à pointe diamantée. Ce type d'appareil de forage est également le principal développement tendance dans le domaine de la technologie des appareils de forage et des équipements associés. Sous l'intrnnational et national tendance, notre usine a développé la foreuse à carottage entièrement hydraulique GLDX-4. Ce type de la plate-forme de forage peut remplacer les produits importés et être appliquée dans les domaines de la géologie, de la métallurgie, mines de charbon, exploration du pétrole, du gaz naturel et des eaux souterraines.

Principales caractéristiques techniques

1. La plate-forme adopte un châssis à chenilles.
2. La tête de forage adopte une structure de type mandrin. La rotation de la tête de forage a quatre mécanismes mécaniques Arbres, et sa vitesse peut être ajustée par pression hydraulique avec changement de vitesse en continu, ce qui peut obtenir une rotation de haute précision de la broche. La tête de forage est entraînée directement par le cylindre et réglée avec mécanisme de translation latérale.
3. Le mât est pliable, pratique pour le transport et rangement, avec fonction tactile coulissante.
4. Le système hydraulique adopte un contrôle sensible à la charge et la rotation de la broche est entraînée par un moteur unique avec circuit en boucle fermée, avec une efficacité de fonctionnement élevée.
5.Le mât est équipé d'un guide de centrage dans sa partie supérieure et partie inférieure. Une pince hydraulique est adoptée à la position au-dessus du trou de forage.
6. Équipé d'une plate-forme de travail à orifice et de deux couches plateforme de travail



Caractéristiques:

Les chiffres de ces tableaux ont été calculés, sur la base d'expériences sur le terrain, et peuvent être raisonnablement attendus.
La capacité de forage réelle dépendra des outils et des conditions en soute, des techniques de forage et de l'équipement utilisé.

	Modèle	DX-4 entièrement hydraulique
Moteur diesel	Modèle	Cummins 6BTA5.9-C180
	Pouvoir	132 kW
	Vitesse	2200 tr/min
Capacité de forage	BQ	1000m
	QN	700m
	QG	500m
Capacité du rotateur	RPM	Quatre équipes/modifiable en continu0-1100 tr/min
	Couple maximum	4 200 N·m
	Diamètre de maintien	Φ98mm
	Capacité de levage maximale de la broche	150 kN
	Puissance d'alimentation maximale	60 kN
Capacité du palan principal	Force de levage (fil unique)	57 kN
	Diamètre du fil d'acier	12mm
	Longueur du fil d'acier	50m
Capacité du palan à fil d'acier	Force de levage (fil unique)	12 kN (tambour nu)
	Diamètre du fil d'acier	6mm
	Longueur du fil d'acier	1000m
Mât	Hauteur du mât	11m
	Angle de réglage du mât	0°-90°
	Angle de perçage	45°-90°
	Coup d'alimentation	3500 mm
	Course de glissement	600mm
Autre	Poids	9300 kg
	Dimensions (L*L*H)	Équipement principal 5100*2200*2890mm
	Voie de transport	Chenille
Pompe à boue	Modèle	BW-150
Pied humide	Portée de serrage	55,5-110 mm (taille de trou standard Φ154 mm)
