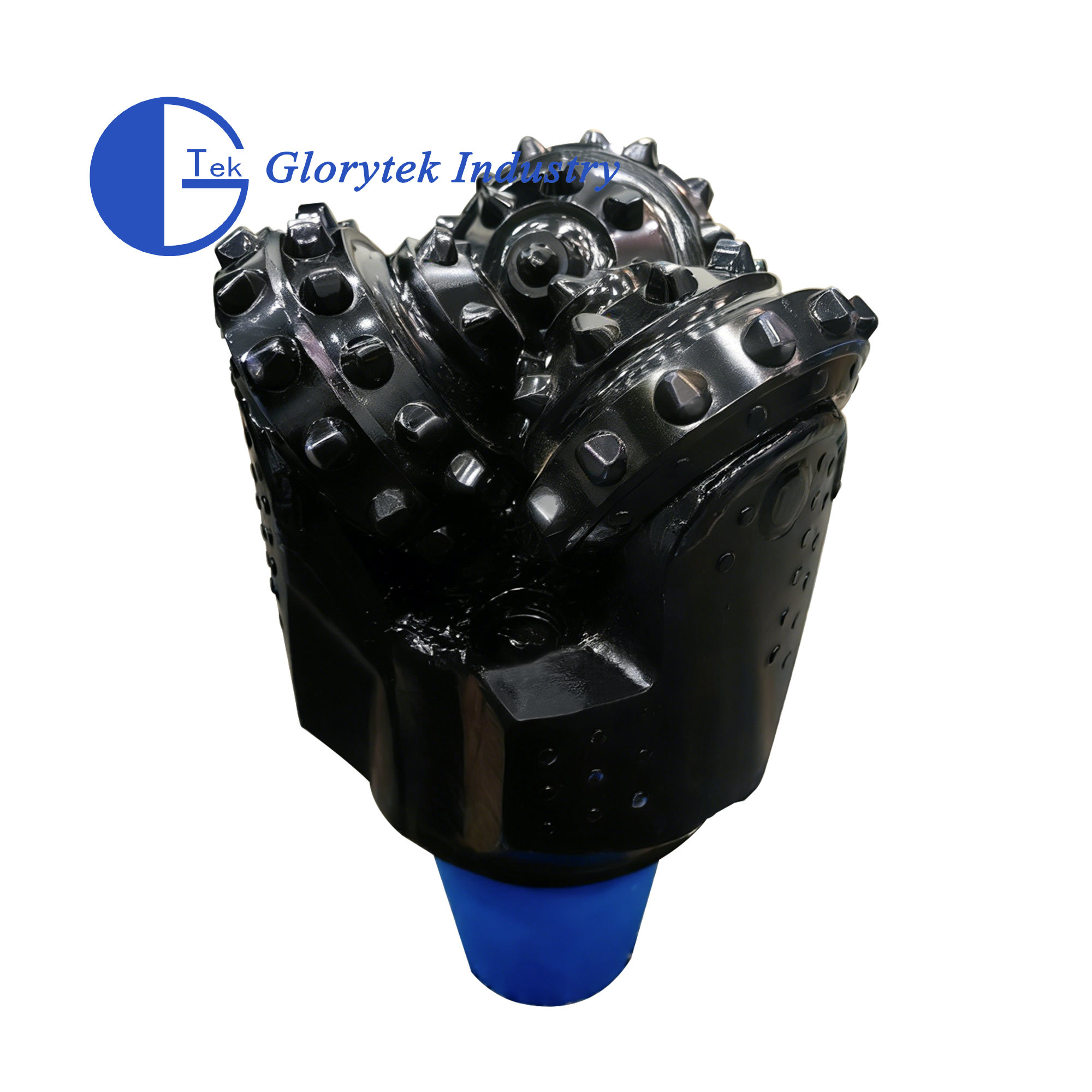

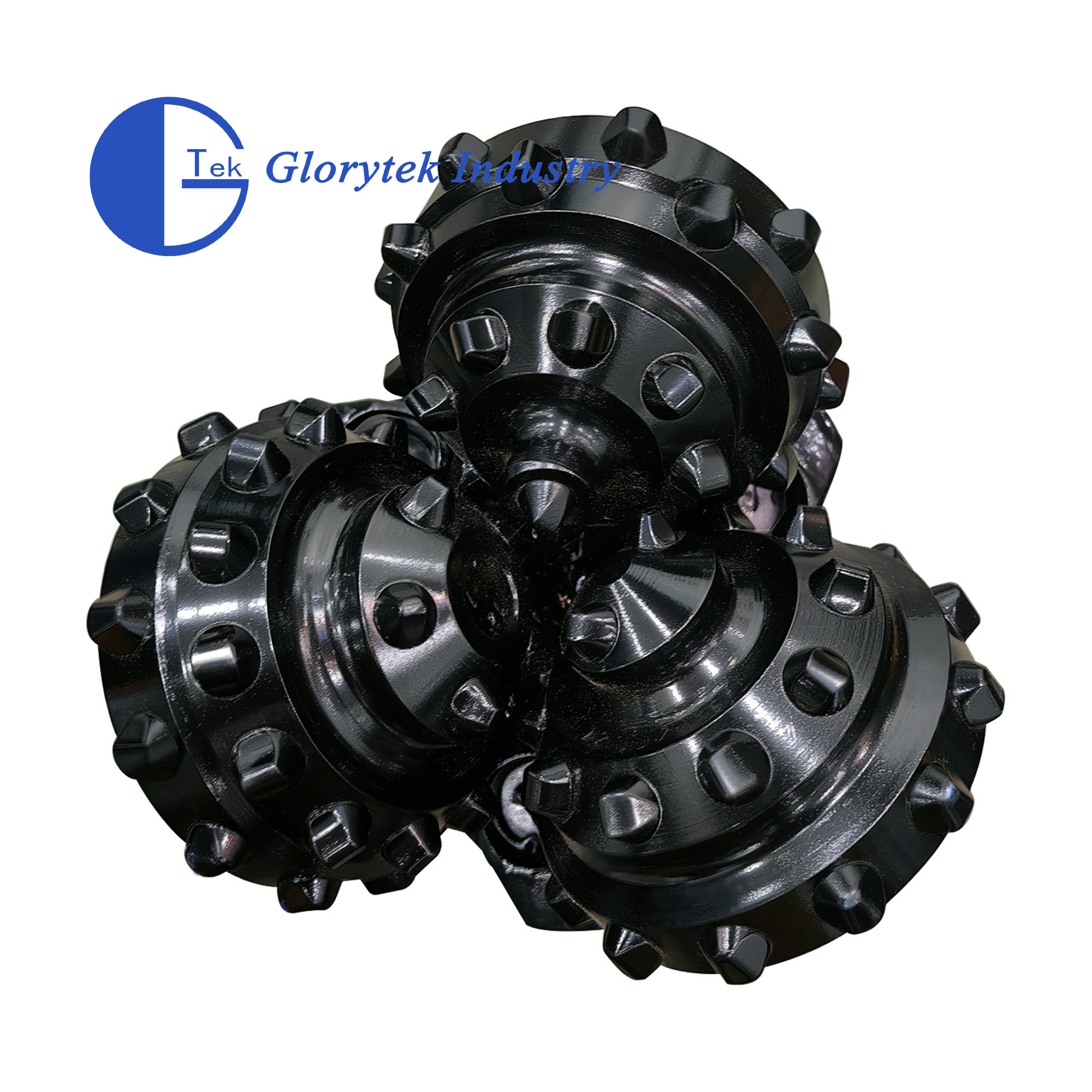

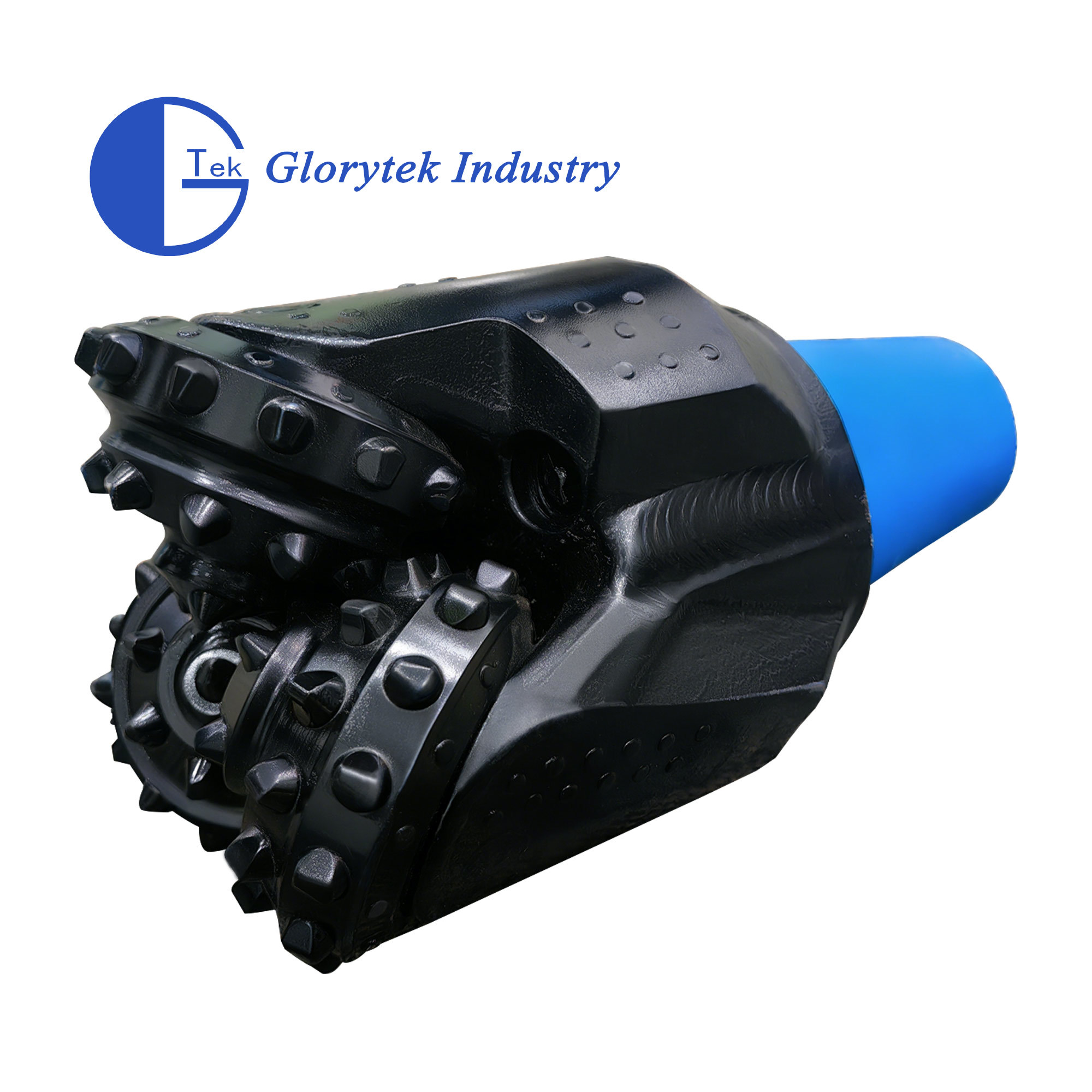

TCI Teeth Tricone Rock Bit
1. Description:
Le tricone est un foret de forage largement utilisé.
Lorsque le tricone fonctionne, les dents de coupe entrent en contact avec le fond du puits en alternance, le couple de rupture de roche est faible, la zone de contact entre les dents de coupe et le fond du puits est petite, la pression spécifique est élevée.
Il est facile de pénétrer la formation ; la longueur totale du tranchant de travail est grande, donc l'usure est relativement réduite. Le tricone peut s'adapter à une variété de formations, du tendre au dur.
2. Caractéristiques structurelles:
Le tricone à plaquettes est un roulement à glissement ou à roulement étanche avec stockage d'huile, tricone à jet, conception optimisée, arrangement raisonnable des dents, différentes formes et hauteurs de dents conçues pour diverses formations rocheuses ;
Bonne performance de protection du diamètre, système de roulement incrusté d'alliage antifriction, et argenté, traitement de précision, anti-morsure, capacité de charge élevée, longue durée de vie. Largement utilisé dans l'exploitation des champs de pétrole et de gaz et le forage géologique, peut atteindre une efficacité de forage élevée.
Le tricone à plaquettes adopte des dents en carbure à haute ténacité, une conception optimisée du nombre de rangées de dents, du nombre de dents, de la hauteur des dents et de la forme des dents en alliage, exploitant pleinement la capacité de coupe du tricone à plaquettes.
3. Paramètres de forage recommandés:
| IADC WOB (KN/mm) |
RPM (tr/min) |
Applicable |
Formations |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Formations très tendres à faible résistance à la compression et à haute pénétrabilité, telles que l'argile, le mudstone, la craie, le gypse, le sel, le calcaire tendre, etc. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Formations tendres à faible résistance à la compression et à haute pénétrabilité, telles que le mudstone, le gypse, le sel, le calcaire tendre, etc. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Formations tendres à moyennes à faible résistance à la compression, telles que le schiste moyen et tendre, le calcaire mi-tendre, le grès mi-tendre, la formation moyenne avec des intercalations plus dures et abrasives, etc. |
| 617/615 |
0.45~1.1 |
90~50 |
Formation mi-dure à haute résistance à la compression, telle que le schiste dur, le calcaire, le grès, la dolomie, etc. |
| 637/635 |
0.5~1.2 |
80~40 |
Formations dures à haute résistance à la compression, telles que le grès, le calcaire, la dolomie, le gypse dur, le marbre, etc. |
| Remarque : Les limites supérieures de WOB et RPM dans le tableau ci-dessus ne doivent pas être utilisées simultanément. |
4. Spécifications:
| Taille |
6 1/2" |
| Code IADC |
637 |
| Filetage |
3 1/2REG |
| Dimension |
205*205*350(mm) |
| Type de dents |
Type standard |
| Caractéristique du cône arrière |
Rangée unique |
| Protection étanche |
Type amélioré |
| Poids net/brut (KG) |
17/18 |
5. Avantages:
- Lorsque le tricone fonctionne, les dents de coupe entrent en contact avec le fond du puits en alternance, le couple de rupture de roche est faible, la zone de contact entre les dents de coupe et le fond du puits est petite ;
- La pression spécifique est élevée, et il est facile de pénétrer la formation ;
- La longueur totale du tranchant de travail est grande, donc l'usure est relativement réduite ;
- Le tricone peut s'adapter à une variété de formations, du tendre au dur.
6. Emballage et livraison:
